ASTG035W023-COF シリーズは、産業用組み込みアプリケーション向けに設計された、コンパクトで信頼性の高いヒューマンマシンインターフェース (HMI) モジュールです。- Chip- パッケージングを利用して、スリムなプロファイルと過酷な環境でも堅牢なパフォーマンスを提供します。

画面: 3.5 インチ TFT LCD、解像度 320×480、65K 色、輝度 250 cd/m²。

タッチオプション: 抵抗タッチ (モデル R) またはノータッチ (モデル N)-;外部静電容量式タッチパネルをサポートします。

パフォーマンス: 200MHz ARM Cortex-M4F コア、2MB PSRAM、10MB SPI NOR フラッシュ内蔵-。

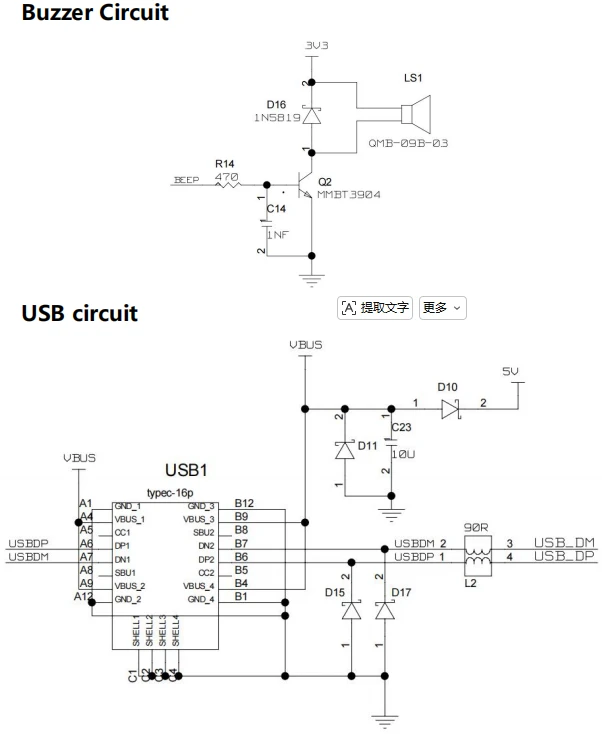

インターフェース: 1× UART (TTL)、1× CAN バス、USB 2.0 (デバイス)、予約済み GPIO、RTC、およびブザーインターフェイス。

ソフトウェア: と互換性がありますHMILite 設定ソフトウェアドラッグ-アンドドロップ-の UI デザイン用。 Modbus、Mitsubishi、Siemens、Delta、およびカスタムプロトコルをサポートします。

信頼性: IEC 61000-4-2 ESD (±4KV Air)、IEC 61000-4-4 EFT (±4KV)、および -20 度から +70 度の高温/低温老化試験に合格しました。

に最適: 産業用制御パネル、医療機器、自動化端末、車両用ディスプレイ。

このモジュールはマクロコマンド経由で操作可能な複数の汎用入出力ピン (GINT) を予約しており、外部センサーやアクチュエーターの PWM、ADC、および I2C 拡張をサポートします。

🚀 産業用IoT向けのコンパクトな3.5インチCOF HMIモジュール

✅ 320×480の高解像度ディスプレイ

✅ 抵抗膜式 / ノータッチオプション-

✅ UART + CANバス通信

✅ 広い温度範囲: -20 度から +70 度まで

✅ HMILite ソフトウェアによるゼロコード UI デザイン-

KinSeal インテリジェントコントロール– 最高のスマート制御端末に特化。

よくある質問

Q: R モデルと N モデルの違いは何ですか?

A:のRモデルの特徴抵抗膜式タッチスクリーン、ボタン操作に最適です。のNモデルは非接触-、ディスプレイ専用アプリケーションまたは外部タッチソリューションを対象としています。{0}他のハードウェア仕様はすべて同一です。

Q: 電力要件は何ですか? 5Vは接続できますか？

A:画面には厳密な操作が必要ですDC3.3V最大消費電力1Wの電源。5V直接入力には対応しておりません; 5V を接続するとモジュールが永久に損傷します。

Q: 低レベルのドライバコードを記述する必要がありますか?{0}}

A:いいえ。モジュールにはファームウェアがプリインストールされています。-公式を使用するだけで済みますHMILite 設定ソフトウェアMCU プログラミングを必要とせず、ドラッグ{0}}アンドドロップウィジェットを使用して UI を設計できます。-

Q: どのような通信インターフェイスとプロトコルがサポートされていますか?

A:特徴1× UART (TTL)そして1×CANバスデフォルトでは。ソフトウェアはサポートしていますModbus、シーメンス、三菱、デルタ、カスタムプロトコルを含むその他の主要な PLC プロトコル。

Q: 産業現場では十分な信頼性がありますか?

A:はい。で動作します-20 度～+70 度環境に適合し、厳格な工業用 EMC テストに合格しています。±4KV ESD(静電気放電) および±4KV EFT(電気的高速過渡現象)、予期しない再起動を防ぎます。

Q: プロジェクトを画面にダウンロードするにはどうすればよいですか?

A:オンボード経由で画面を PC に接続するだけですUSBポートそして、HMILite ソフトウェアを使用して、コンパイルされたプロジェクトをワンクリックでダウンロードします。
